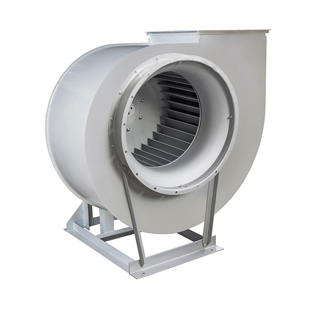

Радиальные вентиляторы ВЦ 14-46

  • Материал корпуса: Ж2, К1, К1Ж2, В, ВЖ2, ВК1, ВК3.
  • Давление: от 250 Па до 3 000 Па
  • Лопатки рабочего колеса: 32 шт, загнуты вперед

Основные типоразмеры: 2    2,5    3,15    4,0    5,0    6,3    8,0    10,0    12,5.

Являются устройствами среднего давления, перемещающими воздух и газовоздушные смеси, не превышающие воздух температуры до +80°С по показателю агрессивности к углеродистым сталям обычного качества.

Заказать

Центробежные вентиляторы серии ВЦ 14-46 используются в вентиляционных установках, системах кондиционирования и воздушного отопления.  Недопустимо превышение показателя концентрации загрязняющих примесей и пыли в рабочей смеси более 100 мг/м3. Переносимая среда не должна содержать липкие вещества и/или волокнистые частицы.

Согласно действующему ГОСТу вентиляторы серии ВЦ 14-46 пригодны для эксплуатации в местностях с умеренными и тропическими климатическими условиями 2-й категории размещения.

Конструктив ВЦ 14-46

Промышленный вентилятор ВЦ 14-46 состоит из следующих узлов:

  • Спиралевидного корпуса (обечайки).
  • Рабочего «беличьего» колеса.
  • Электрического двигателя под «улитку».

Металлический корпус вентиляторов устанавливается на раму-постамент. Внутри кожуха-«улитки» находится рабочее колесо с 32 отогнутыми вперед лопатками. Возможен поворот корпуса с кратностью шага в 45°, что позволяет подбирать необходимый угол расположения выходного патрубка.

Существуют следующие варианты конструктивного исполнения вентиляторов:

  • Схема 1 – с размещением рабочего колеса непосредственно на валу электропривода.
  • Схема 3 – с рабочим колесом на валу подшипника связано с двигателем посредством втулочно-пальцевой муфты.
  • Схема 5 – с лопастным колесом на валу подшипникового узла, соединенным с приводом клиноременной передачей, что позволяет менять обороты колеса при помощи шкивов.

Работу вентилятора обеспечивает движение воздушного/газовоздушного потока, образованного энергией вращения рабочего лопастного колеса. Само колесо вентилятора устанавливается на вал двигателя.

В процессе вращения колеса рабочая среда перемещается по коллектору и достигает пространств между вращающимися лопастями, после чего направляется действием центробежной силы к периферии колеса. На заключительном этапе движения рабочая среда выбрасывается в атмосферу через выходное отверстие.
