Радиальные вентиляторы ВР 80-75

Вентиляторы низкого давления (радиальные) ВР 80-75 предназначены для использования в помещениях сельскохозяйственного и промышленного назначения. Оснащаются 3-х фазными асинхронными двигателями и вентиляторами с загнутыми лопатками.

Радиальные вентиляторы данной серии подходят для подключения к воздуховодам, а также для установки на стенах и кровлях зданий. Рабочей средой является воздух, содержащий не более 100 мг/м.куб. загрязняющих взвесей и пыли мелкой дисперсии. Допускается прогонка воздуха, разогретого до +80°С. Наличие волокнистых, липких или взрывоопасных включений в рабочей среде недопустимо.

Конструктив

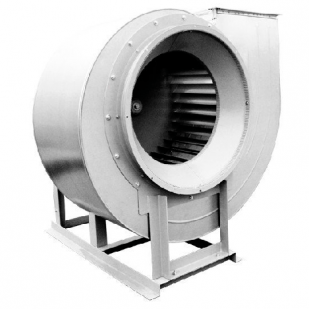

Устройства данной серии выпускаются в виде моноблоков. Спиралевидный корпус «улитка» устанавливается на металлическую сварную раму. Фланцы на патрубках обеспечивают надежность крепления вентиляторов к воздуховодам.

Корпус может поворачиваться относительно рамы на угол, кратный 45°, что позволяет регулировать необходимое положение выходного патрубка. Рабочее колесо внутри корпуса оснащено двенадцатью лопатками, загнутыми против вращения.

В зависимости от направления движения лопастного колеса радиальные вентиляторы делятся на:

• Правые (ПР) с движением рабочего колеса по часовой стрелке.
• Левые (Л) с лопастными колесами, вращающимися против часовой стрелки.

Наличие отверстий под анкеры в нижней опорной части рамы обеспечивает надежность ее крепления к основанию. Рекомендуется выполнять установку с использованием дополнительных пружинных виброопор.

ВР 80-75 могут выпускаться в двух вариантах конструктивного исполнения:

• Первая схема (колесо/корпус/станина) с установкой рабочего колеса непосредственно на вал электродвигателя путем прямого соединения.
• Пятая схема (станина/корпус/узел вала/ограждение/лопастное колесо/коллектор) с использованием клиноременной передачи для связи рабочего колеса с электродвигателем.

Рекомендации по использованию радиального вентилятора ВР 80-75

Данный тип промышленных вентиляторов предназначается для эксплуатации в климатических зонах Т и У при допустимом диапазоне температур от -40 до +40°С (по 2 и 3 категориям размещения).

В двигателях со специальной защитой от негативных внешних воздействий вентиляторы могут эксплуатироваться в условиях У по 1 категории размещения. Устройства серии ВР 80-75 пригодны для использования в местностях с повышенной сейсмологической активностью.
